ระบบผลิตไฮโดรเจนจากอิเล็กโทรไลซิสน้ำด่างประกอบด้วยตัวเครื่องอิเล็กโทรไลเซอร์ด่างและระบบเสริม BOP (Balance of Plant) เป็นหลัก การผลิตไฮโดรเจนจากอิเล็กโทรไลซิสน้ำด่างหมายถึงกระบวนการผลิตไฮโดรเจนโดยการอิเล็กโทรไลซิสน้ำในสภาพแวดล้อมอิเล็กโทรไลต์ด่าง อิเล็กโทรไลต์มักเป็นสารละลายโพแทสเซียมไฮดรอกไซด์ (KOH) ที่ความเข้มข้นประมาณ 31% หรือสารละลายโซเดียมไฮดรอกไซด์ (NaOH) ที่ความเข้มข้น 26.5%

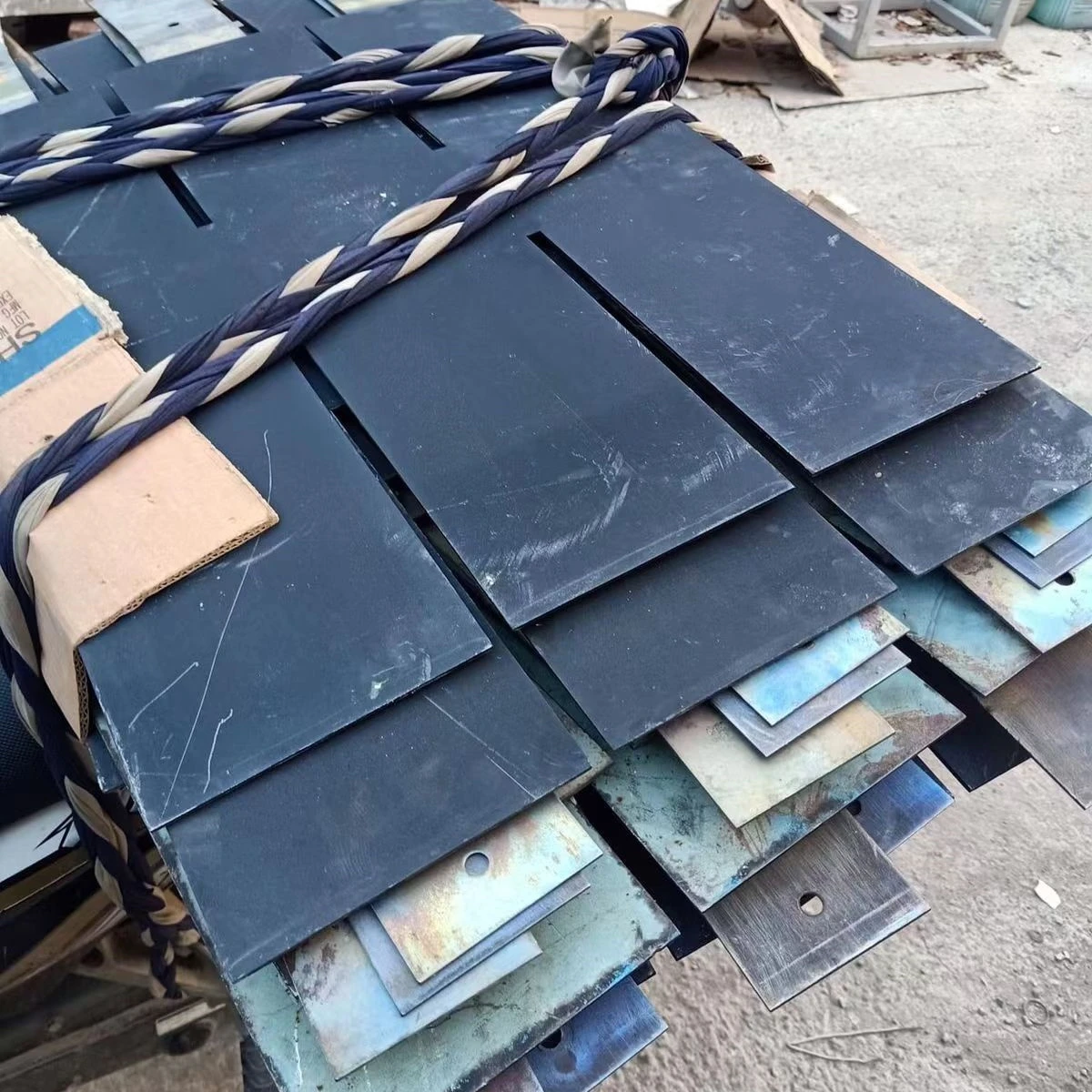

ส่วนประกอบหลักของเครื่องอิเล็กโทรไลเซอร์อัลคาไลน์ประกอบขึ้นจากชิ้นส่วนต่างๆ เช่น แผ่นปลาย แผ่นอิเล็กโทรด และอิเล็กโทรด เมื่อผลิตไฮโดรเจน โมเลกุลของน้ำภายในเครื่องอิเล็กโทรไลเซอร์อัลคาไลน์จะรับอิเล็กตรอนที่แคโทดเพื่อสร้างก๊าซไฮโดรเจนและไอออนไฮดรอกไซด์ (OH?) ไอออนไฮดรอกไซด์เหล่านี้จะผ่านเมมเบรนไปยังแอโนด ภายใต้แรงดันไฟฟ้าที่ใช้ พวกมันจะทำปฏิกิริยาเพื่อสร้างก๊าซออกซิเจนและน้ำ อิเล็กโทรดนิกเกิล ไดอะแฟรมนิกเกิล และปะเก็นปิดผนึกเป็นวัสดุหลักสำหรับเครื่องอิเล็กโทรไลเซอร์อัลคาไลน์ ในจำนวนนี้ อิเล็กโทรดนิกเกิลเป็นวัสดุหลักที่ DONGSHENG รีไซเคิลและเป็นหนึ่งในวัสดุโลหะมีค่าหลักในอุปกรณ์การผลิตไฮโดรเจน

เครื่องอิเล็กโทรไลเซอร์ PEM เป็นส่วนหลักของอุปกรณ์ผลิตไฮโดรเจนอิเล็กโทรไลเซอร์น้ำ PEM

โดยทั่วไปแล้ว เครื่องอิเล็กโทรไลเซอร์ PEM จะมีเซลล์อิเล็กโทรไลซิสนับสิบถึงหลายร้อยเซลล์ เครื่องอิเล็กโทรไลเซอร์ PEM ประกอบด้วยเมมเบรนแลกเปลี่ยนโปรตอน (PEM) ชั้นตัวเร่งปฏิกิริยาแคโทด/แอโนด ชั้นการแพร่กระจายก๊าซ (GDL) และแผ่นไบโพลาร์ กระบวนการผลิตไฮโดรเจนในเครื่องอิเล็กโทรไลเซอร์ PEM โดยทั่วไปคือ น้ำจะเข้าสู่ชั้นการแพร่กระจายก๊าซผ่านแผ่นไบโพลาร์ จากนั้นจึงไปถึงเมมเบรนแลกเปลี่ยนโปรตอน หลังจากจ่ายกระแสไฟฟ้าและแรงดันไฟฟ้าแล้ว น้ำจะแยกออกเป็นโปรตอน (H2) และไอออนออกซิเจน (O2) ไอออนออกซิเจนจะปล่อยอิเล็กตรอนเพื่อสร้างก๊าซออกซิเจน ซึ่งส่งออกผ่านท่อแอโนด โปรตอนจะผ่านเมมเบรนโปรตอนไปยังแคโทด ซึ่งโปรตอนจะรวมตัวกับอิเล็กตรอนเพื่อสร้างก๊าซไฮโดรเจน ซึ่งส่งออกผ่านท่อแคโทดไปยังเครื่องแยกก๊าซ-ของเหลว

การเปรียบเทียบเครื่องอิเล็กโทรไลเซอร์สามประเภทในอุปกรณ์ผลิตไฮโดรเจน

1. เครื่องอิเล็กโทรไลเซอร์อัลคาไลน์มีความเร็วการผลิตไฮโดรเจนสูงและเสถียร อายุการใช้งานยาวนานถึง 200,000 ชั่วโมง เหมาะสำหรับการผลิตไฮโดรเจนในปริมาณมาก และมีต้นทุนต่ำ

2. เครื่องอิเล็กโทรไลเซอร์ Pem: เวลาเริ่มต้นที่เร็วที่สุด เนื่องจากทำงานในสภาพแวดล้อมที่มีกรดและออกซิไดซ์สูง อุปกรณ์ผลิตไฮโดรเจนประเภทนี้จึงต้องอาศัยโลหะมีค่า เช่น อิริเดียม แพลตตินัม และไททาเนียม ต้นทุนการผลิตไฮโดรเจนสูงที่สุดในสามประเภท ดังนั้นจึงเหมาะสำหรับการใช้งานขนาดเล็กที่ต้องการการตอบสนองอย่างรวดเร็ว

3. เครื่องอิเล็กโทรไลเซอร์ SOEC: ต้องทำงานที่อุณหภูมิสูง ถึงแม้ว่าการใช้พลังงานในการผลิตไฮโดรเจนจะต่ำที่สุด แต่ความเร็วในการผลิตไฮโดรเจนและอายุการใช้งานจะไม่สูงเท่ากับเครื่องอิเล็กโทรไลเซอร์อัลคาไลน์ นอกจากนี้ ต้นทุนการลงทุนและการบำรุงรักษายังค่อนข้างสูง ดังนั้น จึงไม่เหมาะสำหรับการใช้งานเชิงพาณิชย์

เนื่องจากอุปกรณ์ผลิตไฮโดรเจนที่ใช้เครื่องอิเล็กโทรไลเซอร์ PEM เป็นแกนกลางมีขนาดเล็กกว่า น้ำหนักเบากว่า และชิ้นส่วนโลหะมีค่ามีมูลค่าการรีไซเคิลที่สูงกว่า DONGSHENG จึงสามารถจัดหาโซลูชันการรีไซเคิลระดับมืออาชีพที่กำหนดเองสำหรับอุปกรณ์ประเภทนี้ได้
